Interface Gateway Homebrew
Membuat kabel interface radio-to-PC sendiri menggunakan USB-to-Serial adapter
1. Komponen yang Diperlukan
- USB-to-Serial Adapter (CH340/FTDI/CP2102)
- Kabel audio 3.5mm Stereo (male-to-male)
- Konektor DB9 female-to-female
- Dioda IN 4148 (untuk pengaman)
- Optocoupler P817 Transistor
- Resistor 2.2K dan 1K
- PCB lubang atau breadboard

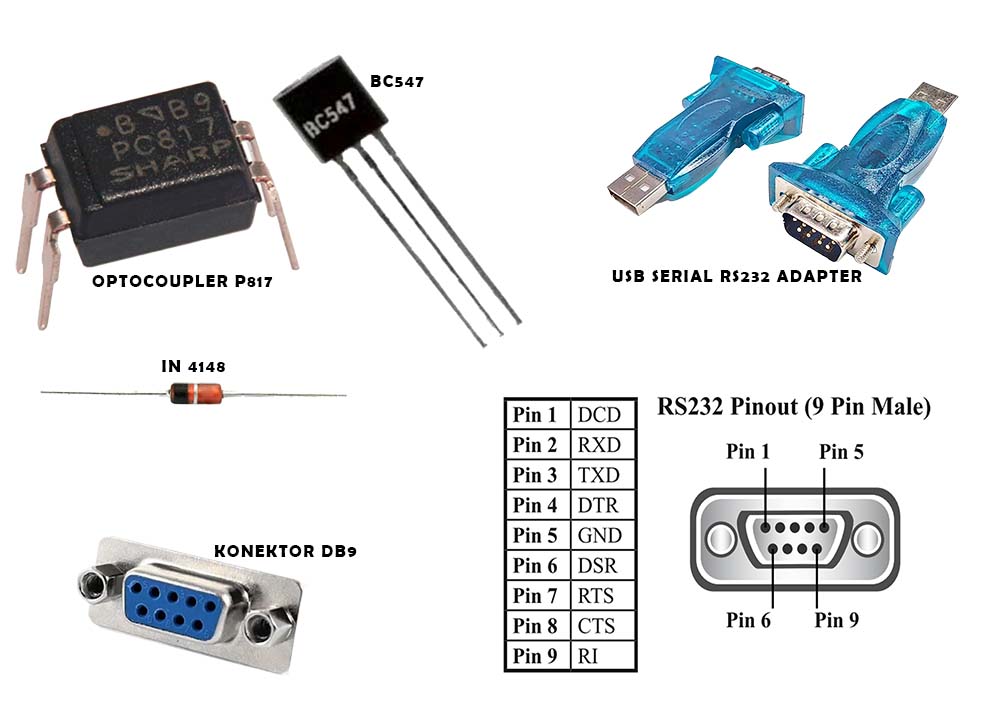

Komponen yang diperlukan
2. Koneksi Audio
| PC | Radio | Fungsi |
|---|---|---|
| Speaker Out (hijau) | Mic In radio | Audio TX (PC → Radio) |
| Mic In (pink) | Speaker Out radio | Audio RX (Radio → PC) |

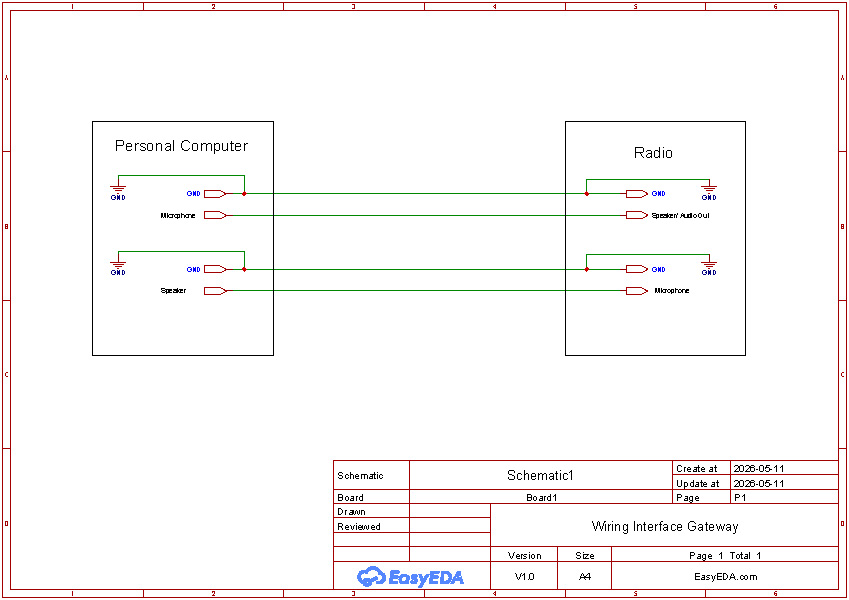

Diagram koneksi audio PC ke Radio
3. Koneksi Serial (PTT/COS)
Gunakan USB-to-Serial adapter untuk kontrol PTT dan COS:
| Pin Serial | Fungsi | Koneksi ke Radio |
|---|---|---|
| RTS (pin 7) | PTT Output | Ke pin PTT radio |
| GND (pin 5) | Ground | Ke ground radio |
| DCD (pin 1) / CTS (pin 8) | COS Input | Dari pin COS/SQL radio |

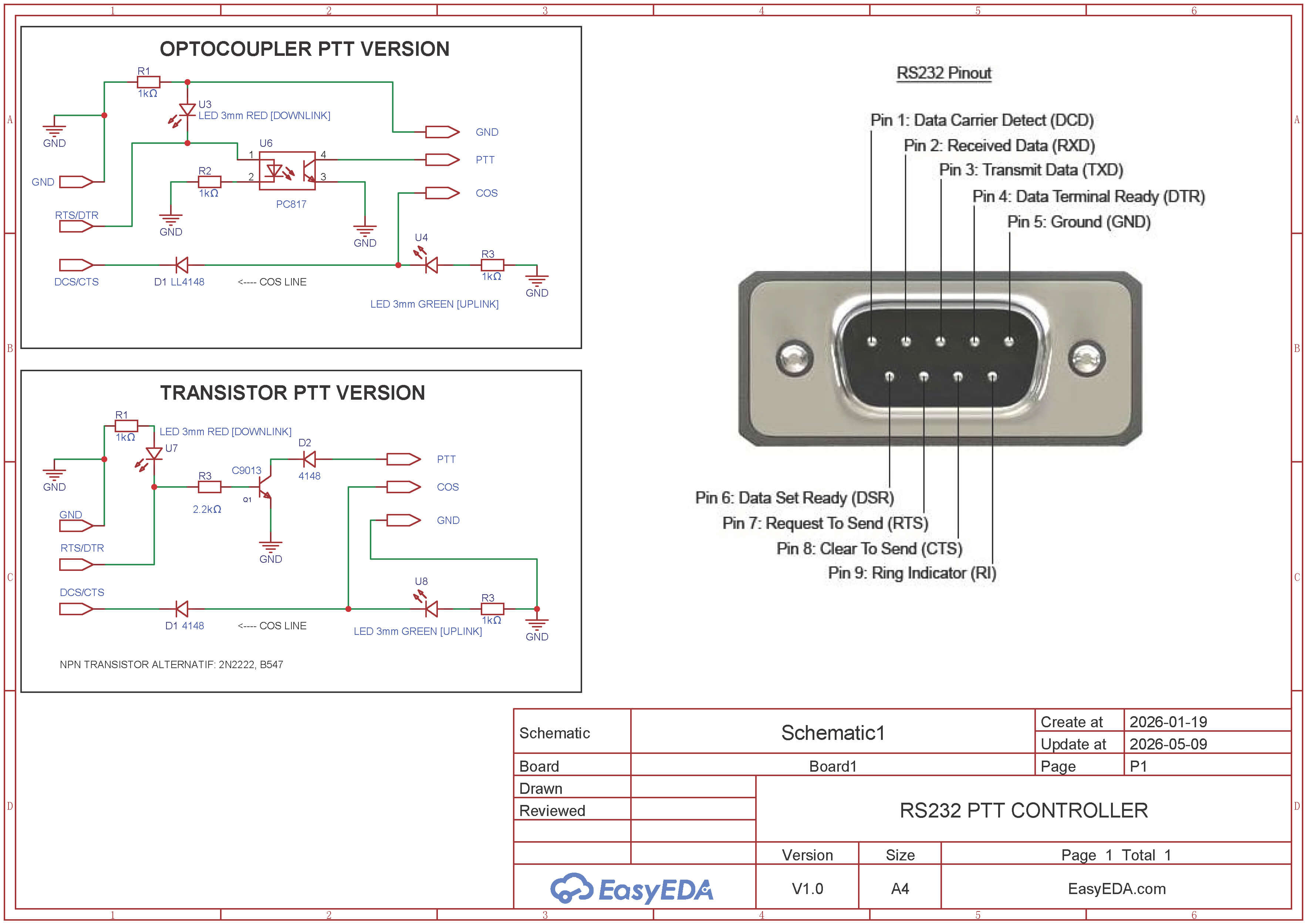

Pinout DB9 Serial Port
4. Video Tutorial
⚠️ Peringatan Penting:
- Pastikan voltage level cocok antara USB-to-Serial (3.3V/5V) dengan radio Anda
- Gunakan voltage divider (resistor 10kΩ + 4.7kΩ) jika radio menggunakan level berbeda
- Test dengan multimeter sebelum menghubungkan ke radio
- Salah sambung bisa merusak radio atau PC!
